鑄鐵平臺是用于工件檢測或劃線的平面基準器具，應用于機械制造、化工、五金、航空航天、石油、汽車制造、儀器儀表制造等行業。
鑄鐵平臺主要用于檢驗工件誤差的基準，檢驗平臺在機械制造過程中起著至關重要的作用它是每個工件出廠前檢驗的基本基準工具。

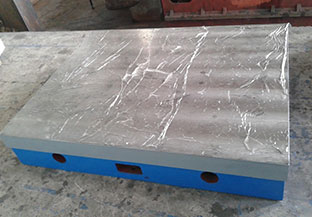

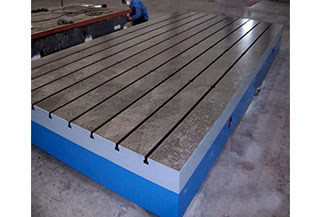

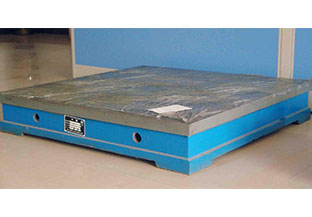

鑄鐵平臺按其結構，鑄鐵平臺分為筋板式和箱體式，巖石平板分為凸緣式和無凸緣式。
鑄鐵平臺按其用途分為檢驗平板、劃線平板、裝配平板、鉚焊平板、焊接平板、壓砂平板等。
鑄鐵平臺使用磨損后，可以重新修刮恢復其精度。
鑄鐵平臺可用涂色法檢驗零件平面度，具有準確、直觀、方便的優點。在經過刮研的鑄鐵平臺上推動表座、工件比較順暢，無發澀感覺，方便了測量，確定了測量準確度。
鑄鐵平臺的技術要求：
1、鑄鐵平臺工作面不得有嚴重影響外觀和使用性能的砂孔、氣孔、裂紋、夾渣、縮松、劃痕、碰傷、繡點等缺陷。
2、鑄鐵平臺的鑄造表面應清楚型砂且平整，涂漆牢固。
3、鑄鐵平臺工作面上，直徑小于15mm的砂孔允許用相同材料堵塞，其硬度應小于周圍材料的硬度。工作面堵塞的砂孔應不多于4個，且砂孔之間的距離應不小于80mm。
4、鑄鐵平臺應采用細密的灰口鑄鐵等材料制造，其工作面硬度應為170~240HB。
5、鑄鐵平臺工作面通常采用刮削工藝。對采用刮削加工的3級平板工作面，其表面粗糙度Ra允許值為5μm。
6、鑄鐵平臺應去磁和穩定性處理。
7、鑄鐵平臺相對兩個側面上，應有安裝手柄或吊環裝置的螺紋孔（或圓柱孔），且裝置位置的設計應盡量減少因搬運而引起的變形。
8、若鑄鐵平臺工作面上設置螺紋孔（或溝槽），其部位應不高于工作面。
|
